Rotary Part

Stationary Part

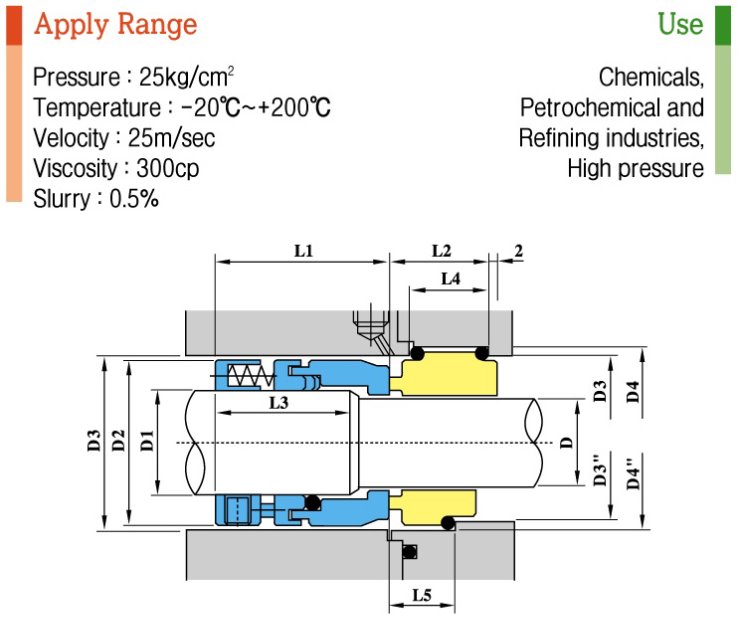

Dimensions

ISO

DIN

size

D

D1

D2

D3

L1

L3

D4

L2

L4

D3"

D4"

L5

20

20

24

38

40

40

33

46

23

18

29

35

9.5

22

22

26

40

42

40

33

48

23

18

31

37

9.5

24

24

28

42

44

40

33

50

23

18

33

39

9.5

25

25

30

44

46

40

33

52

23

18

34

40

9.5

28

28

33

47

49

40

33

55

23

18

37

43

9.5

30

30

35

49

51

40

33

57

23

18

39

45

9.5

33

33

38

54

58

42

35

64

25

20

42

48

9.5

35

35

40

56

60

42

35

66

25

20

44

50

9.5

38

38

43

59

63

43

35

69

25

20

49

56

10

40

40

45

61

65

43

35

71

25

20

51

58

10

43

43

48

64

68

43

35

74

25

20

54

61

13.5

45

45

50

66

70

44

36

76

25

20

56

63

13.5

48

48

53

69

73

44

36

79

25

20

59

66

13.5

50

50

55

71

75

44

36

81

25

20

62

70

14

53

53

58

76

83

46

37

89

28

22

65

73

14

55

55

60

78

85

46

37

91

28

22

67

75

14

58

58

63

81

88

46

37

94

28

22

70

78

14

60

60

65

83

90

46

37

96

28

22

72

80

14

63

63

68

86

93

46

37

99

30

24

75

83

14

65

65

70

90

95

46

37

101

30

24

77

85

14

70

70

75

95

104

46

37

110

30

24

83

92

17.5

75

75

80

100

109

46

37

115

31

25

88

97

17.5

80

80

85

105

114

46

37

120

31

25

95

105

17.5

85

85

90

110

119

49

39

125

31

25

100

110

17.5

90

90

95

115

124

49

39

130

31

25

105

115

17.5

95

95

100

120

129

49

39

135

31

25

110

120

17.5

100

100

105

127

134

49

39

140

31

25

115

125

17.5
