Rotary Part

Stationary Part

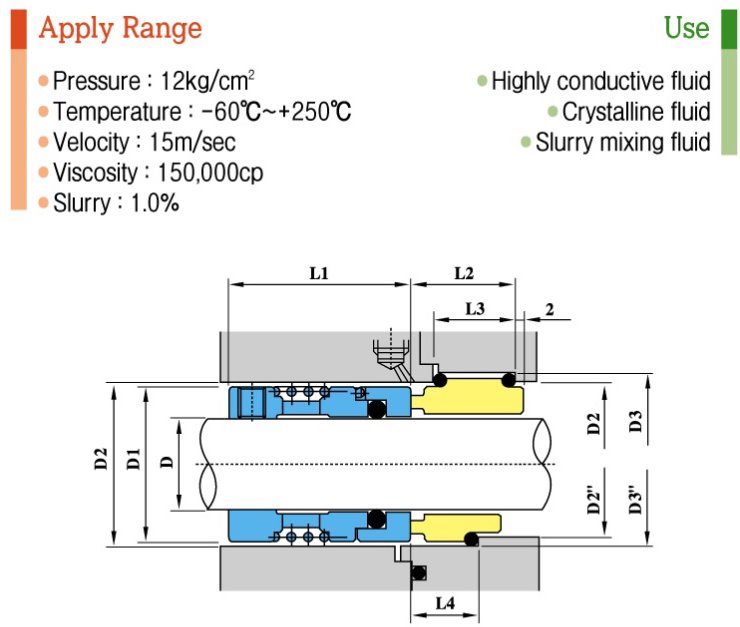

Dimensions

ISO

DIN

size

D

D1

D2

L1

D3

L2

L3

D2"

D3"

L4

20

20

34

36

43

42

23

18

29

35

9.5

22

22

36

38

44

44

23

18

31

37

9.5

25

25

39

41

46

47

23

18

34

40

9.5

28

28

42

44

46

50

23

18

37

43

9.5

30

30

44

46

48

52

23

18

39

45

9.5

32

32

46

48

48

54

23

18

42

48

9.5

35

35

49

51

50

57

23

18

44

50

9.5

38

38

54

58

50

64

25

20

49

56

10

40

40

56

60

52

66

25

20

51

58

10

42

42

58

62

52

68

25

ㅡ

ㅡ

ㅡ

ㅡ

45

45

61

65

52

71

25

20

56

63

13.5

48

48

64

68

59

74

25

20

59

66

13.5

50

50

66

70

59

76

25

20

62

70

14

52

52

68

72

63

78

25

20

ㅡ

ㅡ

ㅡ

55

55

71

75

63

81

25

20

67

75

14

58

58

76

83

66

89

28

22

70

78

14

60

60

78

85

68

91

28

22

72

80

14

62

62

80

87

68

93

28

22

ㅡ

ㅡ

ㅡ

65

65

83

90

71

96

28

22

77

85

14

68

68

86

93

72

99

30

24

81

90

14

70

70

90

95

73

101

30

24

83

92

17.5

75

75

95

104

74

110

30

24

88

97

17.5

80

80

100

109

76

115

31

25

95

105

17.5

85

85

105

114

77

120

31

25

100

110

17.5

90

90

110

119

78

125

31

25

105

115

17.5

95

95

115

124

80

130

31

25

110

120

17.5

100

100

120

129

81

135

31

25

115

125

17.5
