HCB

HCB 내용.jpg



Rotary Part Stationary Part

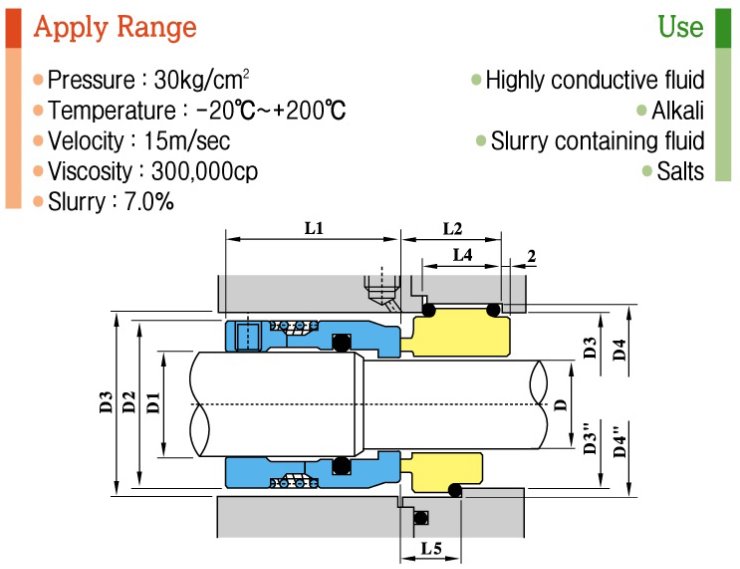

Dimensions ISO DIN
size D D1 D2 D3 L1 L3 D4 L2 L4 D3" D4" L5
20 20 24 38 40 49 42 46 23 18 29 35 9.5
22 22 26 40 42 49 42 48 23 18 31 37 9.5
24 24 28 42 44 51 44 50 23 18 33 39 9.5
25 25 30 44 46 51 44 52 23 18 34 40 9.5
26 26 32 46 48 51 44 54 23 18 34 40 9.5
28 28 33 47 49 51 44 55 23 18 37 43 9.5
30 30 35 49 51 55 48 57 23 18 39 45 9.5
33 33 38 54 58 58 51 64 25 20 42 48 9.5
35 35 40 56 60 60 53 66 25 20 44 50 9.5
36 36 42 58 62 60 53 68 25 20 ㅡ ㅡ ㅡ
38 38 43 59 63 61 53 69 25 20 49 56 10
40 40 45 61 65 61 53 71 25 20 51 58 10
43 43 46 64 68 61 53 74 25 20 54 61 10
45 45 50 66 70 65 57 76 25 20 56 63 13.5
46 46 52 68 72 65 57 78 25 20 ㅡ ㅡ 13.5
48 48 53 69 83 65 57 79 25 20 59 66 ㅡ
50 50 55 71 75 65 57 81 25 20 62 70 13.5
53 53 58 76 83 68 59 89 28 22 65 73 14
55 55 60 78 85 68 59 91 28 22 67 75 14
56 56 62 80 87 68 59 93 28 22 ㅡ ㅡ 14
58 58 63 81 88 68 59 94 28 22 70 78 14
60 60 65 84 90 72 63 96 28 22 72 80 14
63 63 68 87 93 72 63 99 30 24 75 83 14
65 65 70 90 95 72 64 101 30 24 77 85 14
70 70 75 95 104 75 66 110 30 24 83 92 14
75 75 80 100 109 75 66 115 31 25 88 97 17.5
80 80 85 107 114 81 72 120 31 25 95 105 17.5
85 85 90 112 119 82 72 125 31 25 100 110 17.5
90 90 95 119 124 87 77 130 31 25 105 115 17.5
95 95 100 124 129 87 77 135 31 25 110 120 17.5
100 100 105 129 134 87 77 140 31 25 115 125 17.5
